Зонт сварщика

В наличии

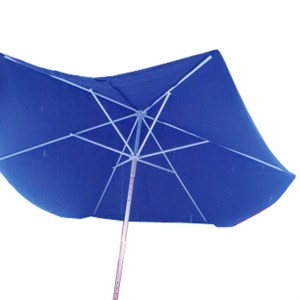

Укрытие для сварочных работ "Зонт сварщика"Укрытие «Зонт сварщика» предназначен для защиты рабочих мест сварщиков от атмосферных воздействий при сварке стыков труб на строительстве, а также при осуществлении ремонтных работ магистральных трубопроводов. Основу зонта составляет складной каркас из конструкционной окрашенной стали и тент из масловодоотталкивающей ткани с огнеупорной пропиткой «Proban». Диаметр купола зонта составляет 3 м.
Может устанавливаться на трубу диаметром от 325 до 1420 мм. Крепление Зонта к трубопроводу возможно производить с помощью двух реперов* (стяжка груза), или другими крепёжными приспособлениями.
Требуемое положения зонта по высоте выставляется в станине зонта. Также имеется возможность выставлять положение зонта по наклону
Для хранения доставки до места использования зонт комплектуется чехлом-сумкой. Переноска и установка зонта на трубопроводе может производиться одним человеком.Комплектность:
1. Зонт
2. Тент зонта
3. Станина
4. Чехол-сумка
5. Руководство по эксплуатации
Руководство по эксплуатацииНазначение.Зонт для сварки предназначен для защиты рабочих мест сварщиков от атмосферных воздействий при сварке стыков труб на строительстве, а также при осуществлении ремонтных работ магистральных трубопроводов. Основу зонта составляет складной каркас и тент из масловодоотталкивающей ткани с огнеупорной пропиткой.Для регулирования высоты зонта и изменения угла поворота в зависимости от рельефа местности и диаметра свариваемых труб станина для крепления зонта к трубе выполнена регулируемой. При малых диаметрах трубопроводов рекомендуем использовать опору для дополнительного упора в грунт.Сборка и монтаж.Устройство каркаса зонта показано на рис.1.При установки зонта на трубопроводы большого диаметра необходимо придерживаться следующей последовательности:

Собрать Зонт и Стойку наклона между собой при помощи болтового соединения.
Присоединить Станину к трубе. Наложить капроновую ленту репера на трубу и станину, затянуть репер.
Вставить Зонт в сборе в Станину. Отрегулировать высоту зонта над трубой и затянуть двумя болтами-барашками.
Раскрыть Зонт и зафиксировать его в желаемом положении.
При необходимости наклонить Тент зонта при помощи Механизма наклона зонта. И, при необходимости, ослабив болты Станины повернуть зонт в желаемое положение и затянуть болты.

При установки зонта на трубопроводы большого диаметра необходимо придерживаться следующей последовательности:

Собрать Зонт и Стойку наклона между собой при помощи болтового соединения.
Надеть подходящую Станину на Стойку наклона и предварительно зажать болт-барашки.
Установить Опору на основание Стойки наклона и закрепить болтовым соединением.
Прислонить Зонт Станиной к трубе. Наложить капроновую ленту репера на трубу и станину, затянуть репер.
Ослабить болт-барашки Станины, опустить Зонт до упора в грунт и затянуть болт-барашки Станины.
Раскрыть Зонт и зафиксировать его в желаемом положении.
При необходимости наклонить Тент зонта при помощи Механизма наклона зонта. И, при необходимости, ослабив болты Станины повернуть зонт в желаемое положение и затянуть болты.

Правила эксплуатации.Просушивать тент зонта после использования, не содержать в сырых, непроветриваемых помещениях, беречь его от механических повреждений, от попадания растворителей, щелочей и кислот. Не подвергать каркас зонта и тент ударным нагрузкам, механическим повреждениям.Гарантийные обязательства.Производитель гарантирует сохранение эксплуатационных качеств каркаса и огнеупорного тента 1 год с даты продажи изделия, при соблюдении правил эксплуатации.ПримечанияПроизводитель имеет право вносить конструктивные изменения не влияющие на качество укрытия.
Рис. 1
