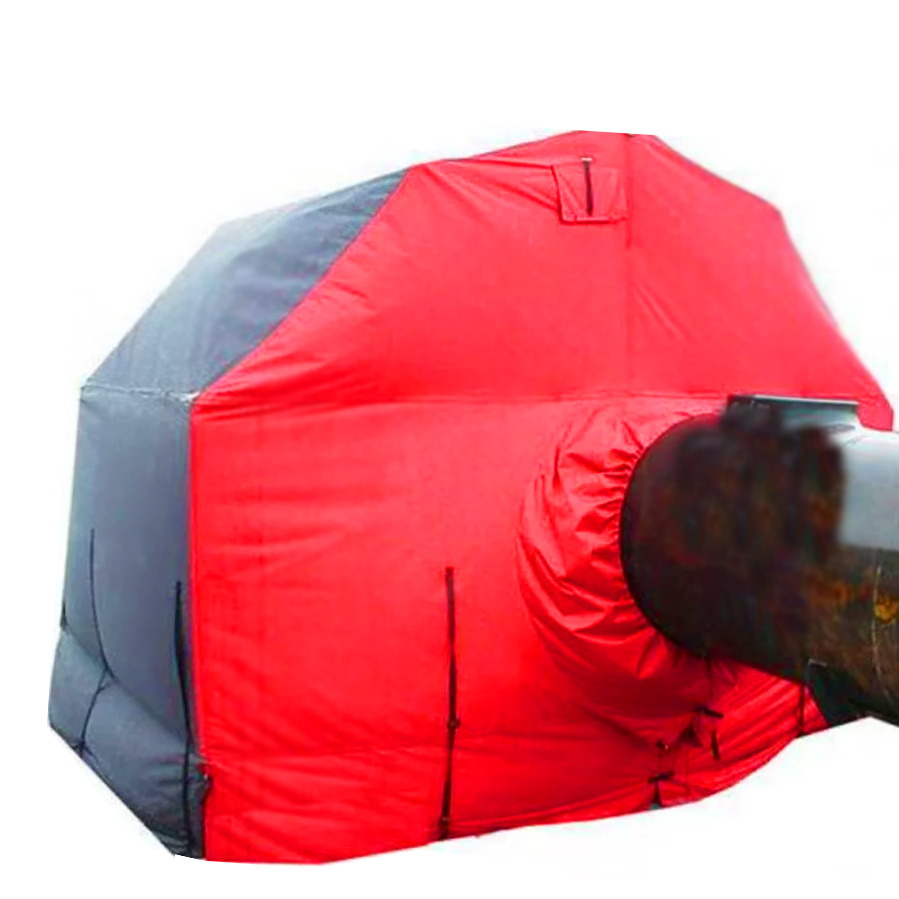

Укрытие ШАТЁР 1420

В наличии

Укрытия для сварочных работ «ШАТЁР 1420»Изделия отвечают современным тенденциям дизайна и соответствуют требованиям безопасности и охраны труда, повышенной комфортности, защиты от различных факторов. Основу наших укрытий составляет сборно-разборный каркас из нержавеющей или конструкционной окрашенной стали. Все элементы крепления соединены с трубами аргонно-дуговой сваркой по ГОСТ 14771-76. Тент укрытия изготовлен из водоогнетермостойкой ткани. Ткань имеет высокую светопропускаемость, что позволяет работать в светлое время суток без применения дополнительного освещения. Термостойкость ткани к пониженным температурам достигает -60?С. Укрытие устанавливается на трубу и крепится к ней при помощи устройства для стяжки (репера с зажимом). Для регулировки высоты укрытий, в зависимости от рельефа местности и диаметра свариваемых труб, опоры каркаса выполнены регулируемыми по высоте. Также данное укрытие имеет регулируемый рукав для различных диаметров труб и вход для сварщиков. Для перемещения укрытия с помощью грузоподъемной техники укрытие имеет проушины.Наши укрытия для сварки обладают следующими преимуществами пред укрытиями от других производителей:

Мобильность (перемещение укрытия вручную производится полностью в собранном виде при помощи 2-х человек).
Простота и оперативность монтажа (время сборки не более 10 минут).
Сборно-разборный каркас, изготовленный из нержавеющей стали, не подвержен коррозии.
Тент укрытия выполнен из тентовой ткани, с масловодо-отталкивающей и огнеупорной пропиткой PROBAN.
Рабочий диапазон температур воздуха от –50°С до +50°С.
Низкая стоимость.
Возможность корректировки размеров и других параметров элементов укрытия при производстве в зависимости от нужд заказчика.

Руководство по эксплуатацииНазначение.Укрытие для сварки в непогоду «ШАТЕР 1420» предназначено для укрытия рабочих мест сварщиков от атмосферных воздействий при сварке стыков труб на строительстве, а также при осуществлении ремонтных работ магистральных трубопроводов.Основу укрытия составляет сборно-разборный каркас, выполненный из конструкционной стали с покрытием: труба O18х1,5мм, круг O14,0мм и лист s=3…4мм.Все элементы крепления соединены с трубами сваркой по ГОСТ 14771-76.Для регулирования высоты палатки в зависимости от рельефа местности и диаметра свариваемых труб опоры выполнены регулируемыми по высоте.Сборка и монтаж.Устройство каркаса палатки показано на (рис.1), номера позиций на рисунке соответствуют порядковым номерам табл.1.При сборке каркаса палатки необходимо придерживаться следующей последовательности:

Собрать кронштейн (основание) последовательно со штангами поз.2(2шт), поз.3(2шт), поз.4(1шт) и закрепить болтами поз.12(10шт) и гайками поз.13(10шт).
Аналогично собрать второй кронштейн со штангами (кронштейны со штангами могут поставляться в собранном виде).
Собрать левую и правую подсборку между собой с помощью прямых штанг поз.6 (3 шт.) и шарнирных штанг поз.5 (2 шт.) согласно рис.1.
Установить опоры поз.7 (2 шт.) на нижние пальцы шарнирной штанги и закрепить болтами М8. Зафиксировать опоры с нижней угловой штангой стяжками поз.8 (2 шт.).
Собрать 2 штанги поз.6 с опорами согласно рис.1 и зафиксировать фиксаторами поз.10.
Установить 2 другие опоры, согласно чертежа и закрепить.
Поставить конструкцию на трубу и отрегулировать длину опор.
Наложить на оба кронштейна репера, вставить в оба репера ленты и затянуть поз.14.
Натянуть на каркас верхнюю часть тента со светопропускающей вставкой и закрепить ремешками. Затянуть рукава с обеих сторон плотно к трубе и отрегулировать длину полога (рис. 2).

При переносе укрытия вручную на небольшие расстояния следует сложить каркас, не снимая тента, снять репера и перенести на нужное место.Для подъема и транспортировки краном вдоль трассы трубопровода, в верхних штангах предусмотрены проушины, к которым крепится подъемный трос (поверх тента).Правила эксплуатации.Просушивать тент укрытия после использования, не содержать в сырых, непроветриваемых помещениях, беречь его от механических повреждений, от попадания растворителей, щелочей и кислот. Не подвергать каркас укрытия ударным нагрузкам, механическим повреждениям, крепежную фурнитуру хранить в отдельном месте.Гарантийные обязательства.Производитель гарантирует сохранение эксплуатационных качеств каркаса и огнеупорного тента 1 год с даты продажи изделия, при соблюдении правил эксплуатации.Примечания.Производитель имеет право вносить конструктивные изменения не влияющие на качество укрытия.
>Рис. 1
Рис. 2
